سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة

نوعية جيدة نظام مضيئة الأرض للمبيعات
نوعية جيدة نظام مضيئة الأرض للمبيعات
ابن دردش الآن

سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة

الصين سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة المزود
سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة المزود سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة المزود سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة المزود

صورة كبيرة :  سهلة التنظيف لوحة ملحومة بالكامل مبادل حراري نوع كتلة عالية الكفاءة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: QIYAO
إصدار الشهادات: ISO, ASME
رقم الموديل: سلسلة QYB

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: Customized Product, Quoted Case By Case
تفاصيل التغليف: حالة خشبية صالحة للإبحار
وقت التسليم: 30-45 يوما بعد T / T أو L / C.
شروط الدفع: L / C ، T / T
القدرة على العرض: 100 وحدة في الشهر
اتصل
مفصلة وصف المنتج
مواد: الفولاذ المقاوم للصدأ ، SMO ، التيتانيوم ، إلخ. الهيكل الأساسي للتبادل الحراري: صفائح معدنية مموجة يتم لحامها كحزمة من الورق
هيكل: يتم تثبيت مجموعة صفائح الألواح الملحومة في إطار معدني من النوع ذي القفل والمشبك والمغلق تصميم: تخصيص
تطبيق: النفط والغاز ومصفاة التكرير والصناعات الكيماوية ، الخ التعبئة: التعبئة صالحة للإبحار
خدمة ما بعد البيع: متوفرة عند الطلب
تسليط الضوء:

مبادل حراري لوحة ملحومة بالكامل

,

منعت مبادل حراري لوحة

تعتبر لوحة المبادل الحراري المبثوق بالكامل من المنتجات الجديدة في عائلة المبادلات الحرارية المدمجة.

يتم تثبيت مجموعة الألواح الملحومة بالكامل بألواح الطبق في إطار من 4 ألواح جانبية مثبتة بمسامير مع لوحة علوية وضغط مستديم للوحة القاعدة. يتم تزويد الألواح الجانبية بفوهات مع مدخل ومخرج مائع.

نظرًا للهيكل المتصل بالمسمار ، يمكن فك الألواح بسهولة لسهولة تنظيف وصيانة حزمة اللوحة.

يتم لحام صفائح الألواح لبعضها البعض دون استخدام أي حشية ، لذلك يمكن تطبيقها على التطبيقات ذات درجة الحرارة والضغط المرتفعة.

يتسبب الملامح المموجة لألواح الصفيحة في حدوث اضطراب شديد في السائل ، وبالتالي فإن معامل نقل الحرارة يكون 2-4 مرات من المبادل الحراري التقليدي للأنبوبة والقذيفة. تحت نفس ظروف العمل ، فإن المساحة المطلوبة لنقل الحرارة هي 25-30٪ فقط من المبادل الحراري التقليدي للأنبوب والأصداف.

مبدأ العمل / التدفق

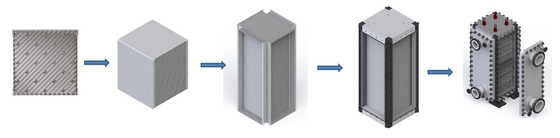

يتم ضغط الألواح المعدنية الرقيقة لإنتاج الصفائح المموجة ومن ثم يتم لحام كومة من هذه الصفائح المموجة بعضها البعض ، وبالتالي تشكل نوع الكتلة ومبادل حراري لوحة ملحومة بالكامل . تؤمن الملصقات المجاورة قنوات ضيقة وشديدة في الوسط وتسمح لسائل العمل بالتدفق عبرها. يتدفق السائل البارد والسائل الساخن عبر قنواته الخاصة بالترتيب. يتم فصل القنوات الباردة والساخنة بواسطة الورقة بشكل طبيعي ، حيث يتم تبادل الحرارة.

يعزى إلى الهيكل ومبدأ العمل ، هذا النوع من PHE يتميز بهيكل مدمج ، بصمة صغيرة ، كفاءة نقل حرارة عالية ، تشغيل مرن ، تطبيق واسع ، فقدان حرارة منخفض ، سهولة التركيب والتنظيف ، إلخ.

تخصيص

الوضعية التبادل الحراري
اسم كتلة من نوع ومفحم مبادل حراري لوحة بالكامل
نموذج QYB30 و QYB40 و QYB50 و QYB75
مواد 316L ، SMO ، Ti ، 2205
قانون ومعيار NB / T47007، GB150
ضغوط تصميم FV - 4Mpa
درجة حرارة التصميم - 200 - 400 ℃
نقطة القياس الرئيسية درجة الحرارة والضغط في مدخل / مخرج السوائل
اغلاق محكم شفة
عمر الخدمة للمعدات الرئيسية 15 سنة
ضمان 12 شهر
نطاق الأعمال / الخدمة التصميم والتصنيع والتوريد والإشراف على التركيب ، إلخ.

أفضلية

  1. معامل انتقال الحرارة المرتفع - تحت نفس حالة حد انخفاض الضغط ، يكون معامل نقل الحرارة 2-4 مرات من المبادل الحراري للأنبوب والصدف.
  2. هيكل مدمج - حجم صغير واستجابة سريعة للتحكم.
  3. خفيفة الوزن - انخفاض تكلفة المعادن الثمينة.
  4. حزمة صفائح اللحام بالليزر - الضغط العالي ومقاومة الحرارة.
  5. يمكن أن يحدث الاضطراب حتى في حالة انخفاض السرعة. انخفاض تلوث بسبب قوة القص الكبيرة على سطح الجدار ورقة.
  6. قد يتدفق تدفق متعدد في اتجاهين متعاكسين - يمكن زيادة كفاءة التبادل الحراري بشكل كبير ويتم تحقيق درجة حرارة الاقتراب.
  7. حتى توزيع السوائل - يتم زيادة كفاءة نقل الحرارة ويتم تقليل مقاومة التدفق.
  8. لوحات جانبية قابلة للفك ودروع لحام مرئية في القلب - سهولة التنظيف والصيانة ؛
  9. تجربة غنية في التصنيع - منتجات آمنة وموثوق بها ؛
  10. الكثير من المخزونات على المكونات - انخفاض الوقت الرصاص ؛
  11. كفاءة إدارة عالية - تكلفة منخفضة على المنتجات.

مرجع

لا. المستعمل مشروع الرجعية تخصيص الكمية.
1 Kingboard الكيميائية القابضة المحدودة. 10000t / y المكسرات التحفيزية النفط الثقيل تجزئة برج برودة العلوية

QYB75

ضغط التصميم: 0.7MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: 316L

1
النفط الثقيل تجزئة برج النفط العلوي - مبادل حرارة الماء الساخن

QYB75

ضغط التصميم: 0.7MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: 316L

1
برج زيت تجزئة خفيف فوق غاز البترول - مبادل حرارة الماء الساخن

QYB75

ضغط التصميم: 0.7MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: 316L

1
برج تبريد الهواء المبرد

QYB75

ضغط التصميم: 0.7MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: 316L

1
2 نانجينغ فوبانغت للكيماويات الشرقية المحدودة مشروع تحديث لوحة مبادل حراري مبادل حراري Predistillation

QYB50

ضغط التصميم: 0.9MPa

درجة التصميم: 220 ℃

لوحة المواد: 316L

1
3 Xinao Energy Holdings Ltd. نانجينغ مشروع معالجة النفايات الخطرة فوق الحرجة مكثف

QYB50-H-250

ضغط التصميم: 0.4MPa

درجة التصميم: 160 ℃

لوحة المواد: Ti

1
التسخين

QYB30-V-60

ضغط التصميم: 0.5MPa

درجة التصميم: 160 ℃

لوحة المواد: Ti

1
4 شاندونغ يوهوانغ (المجموعة) الكيميائية المحدودة مشروع MMA 5050t / y جهاز التسخين بالتغذية T240

QYB75-V-400

ضغط التصميم: 1.0MPa

درجة التصميم: 110 ℃

لوحة المواد: 316L

2
5 وانه الكيميائية المحدودة مشروع البولي مبرد المياه الرئيسي / الثانوي

QYB30-V-100

ضغط التصميم: 0.8MPa

درجة التصميم: 125 ℃

لوحة المواد: 316L

5
مبادل حرارة مياه الصرف الصحي الابتدائي MC

QYB50-V-200

ضغط التصميم: 0.8MPa

درجة التصميم: 90 ℃

لوحة المواد: Ti

2
مبادل حرارة مياه الصرف الصحي الثانوي MC

QYB50-V-200

ضغط التصميم: 0.8MPa

درجة التصميم: 120 ℃

لوحة المواد: Ti

2
6 شركة سينوبيك لويانغ مشروع تجديد 15GX69 النفثا - مبادل حرارة الزيت الخام

QYB75-V-300

ضغط التصميم: 2.35MPa

درجة التصميم: 150 ℃

لوحة المواد: Ti

1
شركة سينوبيك تشينغهاي للتكرير والكيماويات المحدودة استبدال مبادل حراري CDU النفثا - مبادل حرارة الزيت الخام

QYB75-V-350

ضغط التصميم: 2.5MPa

درجة التصميم: 250 ℃

لوحة المواد: Ti

2
شركة سينوبيك جيوجيانغ مشروع تحديث نوعية النفط تجديده النفط الخام - تحتل المرتبة الاولى مبادل حرارة الغاز

QYB75-V-352

ضغط التصميم: 1.5 / 3.3MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: Ti

2
النفط الخام - مبادل الحرارة النفتا

QYB75-V-252

ضغط التصميم: 1.5 / 3.3MPa

تصميم درجة الحرارة: 200

لوحة المواد: Ti

2
الجانب الخام - الثالث من مبادل حراري الفراغ

QYB75-V-352

ضغط التصميم: 3.0 / 3.5MPa

درجة التصميم: 300 ℃

لوحة المواد: 316L

2
الجانب الخام - الثالث من مبادل حراري الفراغ

QYB75-V-502

ضغط التصميم: 3.0 / 3.5MPa

درجة التصميم: 350 ℃

لوحة المواد: 254SMO

2
النفثا - مبادل حرارة الماء الساخن

QYB75-V-152

ضغط التصميم: 1.5 / 1.5MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: Ti

2
7 شركة النفط الوطنية الإيرانية وحدة النفط الخام النفط المستقر / النفط الخام

QYB75-V-500

ضغط التصميم: 2.1MPa

درجة التصميم: 150 ℃

لوحة المواد: Ti

1
8 شركة CNPC Sichuang CDU مشروع تجديد مبادل حراري بالكامل النفط الخام - مبادل الحرارة النفتا

QYB75-H-250

ضغط التصميم: 1.6MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: Ti

5
شركة CNPC Huhehot CDU تحديث مشروع مبادل حراري النفثا - مبادل حرارة الزيت الخام

QYB75-V-500

ضغط التصميم: 2.5MPa

تصميم درجة الحرارة: 200 ℃

لوحة المواد: Ti

1
