| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | QIYAO |
| إصدار الشهادات: | ISO, ASME |
| رقم الموديل: | سلسلة QYB |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Customized Product, Quoted Case By Case |
| تفاصيل التغليف: | حالة خشبية صالحة للإبحار |
| وقت التسليم: | 30-45 يوما بعد T / T أو L / C. |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 وحدة في الشهر |
| مواد: | الفولاذ المقاوم للصدأ ، SMO ، التيتانيوم ، إلخ. | الهيكل الأساسي للتبادل الحراري: | صفائح معدنية مموجة يتم لحامها كحزمة من الورق |
|---|---|---|---|
| هيكل: | يتم تثبيت مجموعة صفائح الألواح الملحومة في إطار معدني من النوع ذي القفل والمشبك والمغلق | تصميم: | تخصيص |
| تطبيق: | النفط والغاز ومصفاة التكرير والصناعات الكيماوية ، الخ | التعبئة: | التعبئة صالحة للإبحار |
| خدمة ما بعد البيع: | متوفرة عند الطلب | ||
| إبراز: | مبادل حراري لوحة ملحومة بالكامل,منعت مبادل حراري لوحة |
||

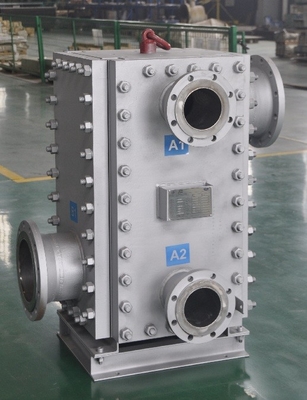

صفائح معدنية مموجة ملحومة لوحة مبادل حراري للنفط والغاز
تعتبر لوحة المبادل الحراري المبثوق بالكامل من المنتجات الجديدة في عائلة المبادلات الحرارية المدمجة.
يتم تثبيت مجموعة الألواح الملحومة بالكامل بألواح الطبق في إطار من 4 ألواح جانبية مثبتة بمسامير مع لوحة علوية وضغط مستديم للوحة القاعدة. يتم تزويد الألواح الجانبية بفوهات مع مدخل ومخرج مائع.
نظرًا للهيكل المتصل بالمسمار ، يمكن فك الألواح بسهولة لسهولة تنظيف وصيانة حزمة اللوحة.
يتم لحام صفائح الألواح لبعضها البعض دون استخدام أي حشية ، لذلك يمكن تطبيقها على التطبيقات ذات درجة الحرارة والضغط المرتفعة.
يتسبب الملامح المموجة لألواح الصفيحة في حدوث اضطراب شديد في السائل ، وبالتالي فإن معامل نقل الحرارة يكون 2-4 مرات من المبادل الحراري التقليدي للأنبوبة والقذيفة. تحت نفس ظروف العمل ، فإن المساحة المطلوبة لنقل الحرارة هي 25-30٪ فقط من المبادل الحراري التقليدي للأنبوب والأصداف.
مبدأ العمل / التدفق

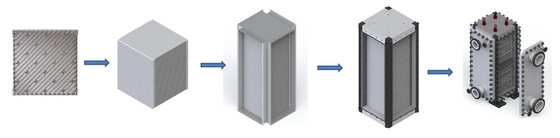

يتم ضغط الألواح المعدنية الرقيقة لإنتاج الصفائح المموجة ومن ثم يتم لحام كومة من هذه الصفائح المموجة بعضها البعض ، وبالتالي تشكل نوع الكتلة ومبادل حراري لوحة ملحومة بالكامل . تؤمن الملصقات المجاورة قنوات ضيقة وشديدة في الوسط وتسمح لسائل العمل بالتدفق عبرها. يتدفق السائل البارد والسائل الساخن عبر قنواته الخاصة بالترتيب. يتم فصل القنوات الباردة والساخنة بواسطة الورقة بشكل طبيعي ، حيث يتم تبادل الحرارة.
يعزى إلى الهيكل ومبدأ العمل ، هذا النوع من PHE يتميز بهيكل مدمج ، بصمة صغيرة ، كفاءة نقل حرارة عالية ، تشغيل مرن ، تطبيق واسع ، فقدان حرارة منخفض ، سهولة التركيب والتنظيف ، إلخ.
تخصيص
| الوضعية | التبادل الحراري |
| اسم | كتلة من نوع ومفحم مبادل حراري لوحة بالكامل |
| نموذج | QYB30 و QYB40 و QYB50 و QYB75 |
| مواد | 316L ، SMO ، Ti ، 2205 |
| قانون ومعيار | NB / T47007، GB150 |
| ضغوط تصميم | FV - 4Mpa |
| درجة حرارة التصميم | - 200 - 400 ℃ |
| نقطة القياس الرئيسية | درجة الحرارة والضغط في مدخل / مخرج السوائل |
| اغلاق محكم | شفة |
| عمر الخدمة للمعدات الرئيسية | 15 سنة |
| ضمان | 12 شهر |
| نطاق الأعمال / الخدمة | التصميم والتصنيع والتوريد والإشراف على التركيب ، إلخ. |
أفضلية
مرجع
| لا. | المستعمل | مشروع | الرجعية | تخصيص | الكمية. |
| 1 | Kingboard الكيميائية القابضة المحدودة. | 10000t / y المكسرات التحفيزية | النفط الثقيل تجزئة برج برودة العلوية | QYB75 ضغط التصميم: 0.7MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: 316L | 1 |
| النفط الثقيل تجزئة برج النفط العلوي - مبادل حرارة الماء الساخن | QYB75 ضغط التصميم: 0.7MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: 316L | 1 | |||
| برج زيت تجزئة خفيف فوق غاز البترول - مبادل حرارة الماء الساخن | QYB75 ضغط التصميم: 0.7MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: 316L | 1 | |||
| برج تبريد الهواء المبرد | QYB75 ضغط التصميم: 0.7MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: 316L | 1 | |||
| 2 | نانجينغ فوبانغت للكيماويات الشرقية المحدودة | مشروع تحديث لوحة مبادل حراري | مبادل حراري Predistillation | QYB50 ضغط التصميم: 0.9MPa درجة التصميم: 220 ℃ لوحة المواد: 316L | 1 |
| 3 | Xinao Energy Holdings Ltd. | نانجينغ مشروع معالجة النفايات الخطرة فوق الحرجة | مكثف | QYB50-H-250 ضغط التصميم: 0.4MPa درجة التصميم: 160 ℃ لوحة المواد: Ti | 1 |
| التسخين | QYB30-V-60 ضغط التصميم: 0.5MPa درجة التصميم: 160 ℃ لوحة المواد: Ti | 1 | |||
| 4 | شاندونغ يوهوانغ (المجموعة) الكيميائية المحدودة | مشروع MMA 5050t / y | جهاز التسخين بالتغذية T240 | QYB75-V-400 ضغط التصميم: 1.0MPa درجة التصميم: 110 ℃ لوحة المواد: 316L | 2 |
| 5 | وانه الكيميائية المحدودة | مشروع البولي | مبرد المياه الرئيسي / الثانوي | QYB30-V-100 ضغط التصميم: 0.8MPa درجة التصميم: 125 ℃ لوحة المواد: 316L | 5 |
| مبادل حرارة مياه الصرف الصحي الابتدائي MC | QYB50-V-200 ضغط التصميم: 0.8MPa درجة التصميم: 90 ℃ لوحة المواد: Ti | 2 | |||
| مبادل حرارة مياه الصرف الصحي الثانوي MC | QYB50-V-200 ضغط التصميم: 0.8MPa درجة التصميم: 120 ℃ لوحة المواد: Ti | 2 | |||
| 6 | شركة سينوبيك لويانغ | مشروع تجديد 15GX69 | النفثا - مبادل حرارة الزيت الخام | QYB75-V-300 ضغط التصميم: 2.35MPa درجة التصميم: 150 ℃ لوحة المواد: Ti | 1 |
| شركة سينوبيك تشينغهاي للتكرير والكيماويات المحدودة | استبدال مبادل حراري CDU | النفثا - مبادل حرارة الزيت الخام | QYB75-V-350 ضغط التصميم: 2.5MPa درجة التصميم: 250 ℃ لوحة المواد: Ti | 2 | |
| شركة سينوبيك جيوجيانغ | مشروع تحديث نوعية النفط تجديده | النفط الخام - تحتل المرتبة الاولى مبادل حرارة الغاز | QYB75-V-352 ضغط التصميم: 1.5 / 3.3MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: Ti | 2 | |
| النفط الخام - مبادل الحرارة النفتا | QYB75-V-252 ضغط التصميم: 1.5 / 3.3MPa تصميم درجة الحرارة: 200 لوحة المواد: Ti | 2 | |||
| الجانب الخام - الثالث من مبادل حراري الفراغ | QYB75-V-352 ضغط التصميم: 3.0 / 3.5MPa درجة التصميم: 300 ℃ لوحة المواد: 316L | 2 | |||
| الجانب الخام - الثالث من مبادل حراري الفراغ | QYB75-V-502 ضغط التصميم: 3.0 / 3.5MPa درجة التصميم: 350 ℃ لوحة المواد: 254SMO | 2 | |||
| النفثا - مبادل حرارة الماء الساخن | QYB75-V-152 ضغط التصميم: 1.5 / 1.5MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: Ti | 2 | |||
| 7 | شركة النفط الوطنية الإيرانية | وحدة النفط الخام | النفط المستقر / النفط الخام | QYB75-V-500 ضغط التصميم: 2.1MPa درجة التصميم: 150 ℃ لوحة المواد: Ti | 1 |
| 8 | شركة CNPC Sichuang | CDU مشروع تجديد مبادل حراري بالكامل | النفط الخام - مبادل الحرارة النفتا | QYB75-H-250 ضغط التصميم: 1.6MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: Ti | 5 |
| شركة CNPC Huhehot | CDU تحديث مشروع مبادل حراري | النفثا - مبادل حرارة الزيت الخام | QYB75-V-500 ضغط التصميم: 2.5MPa تصميم درجة الحرارة: 200 ℃ لوحة المواد: Ti | 1 |
